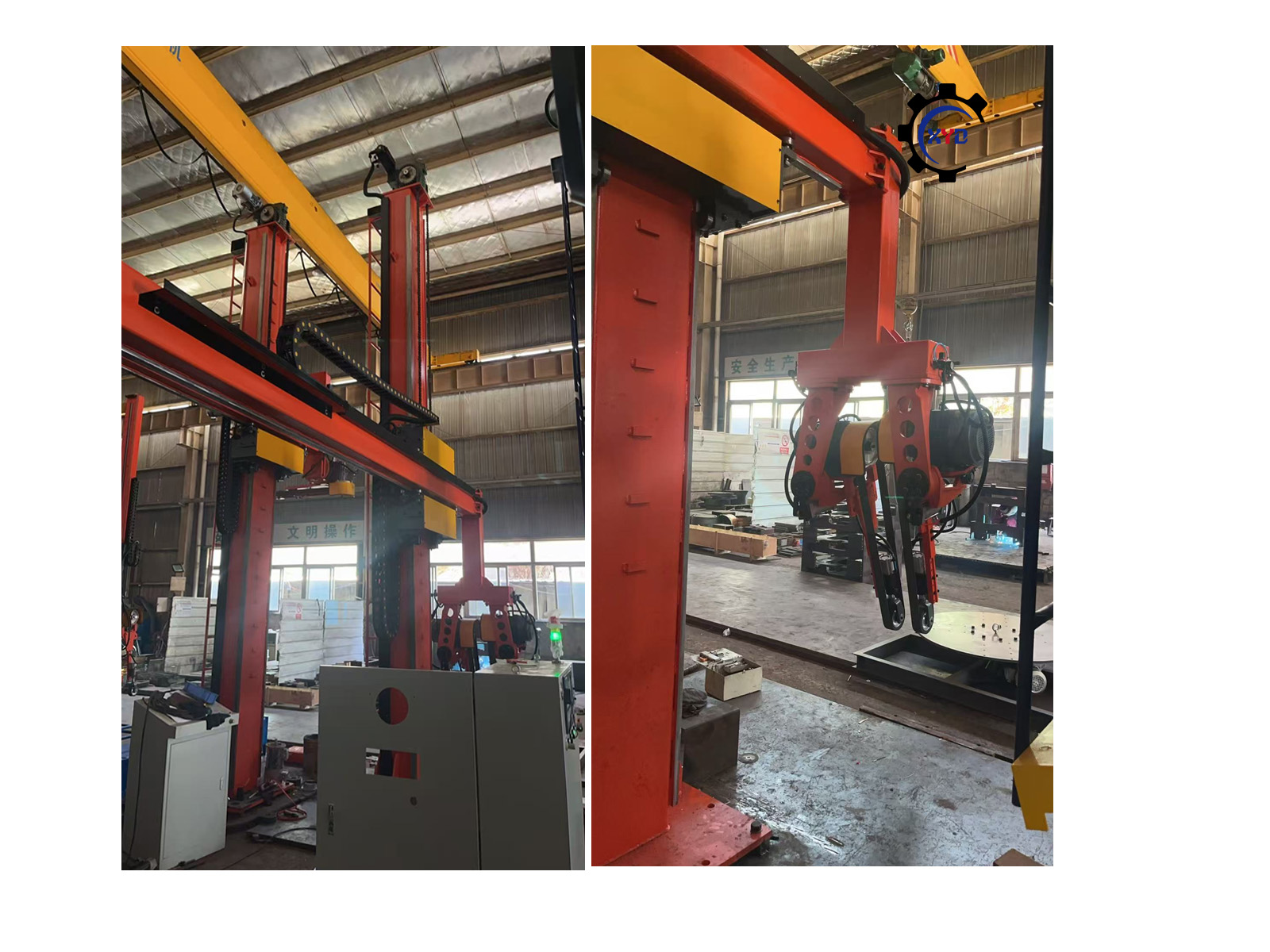

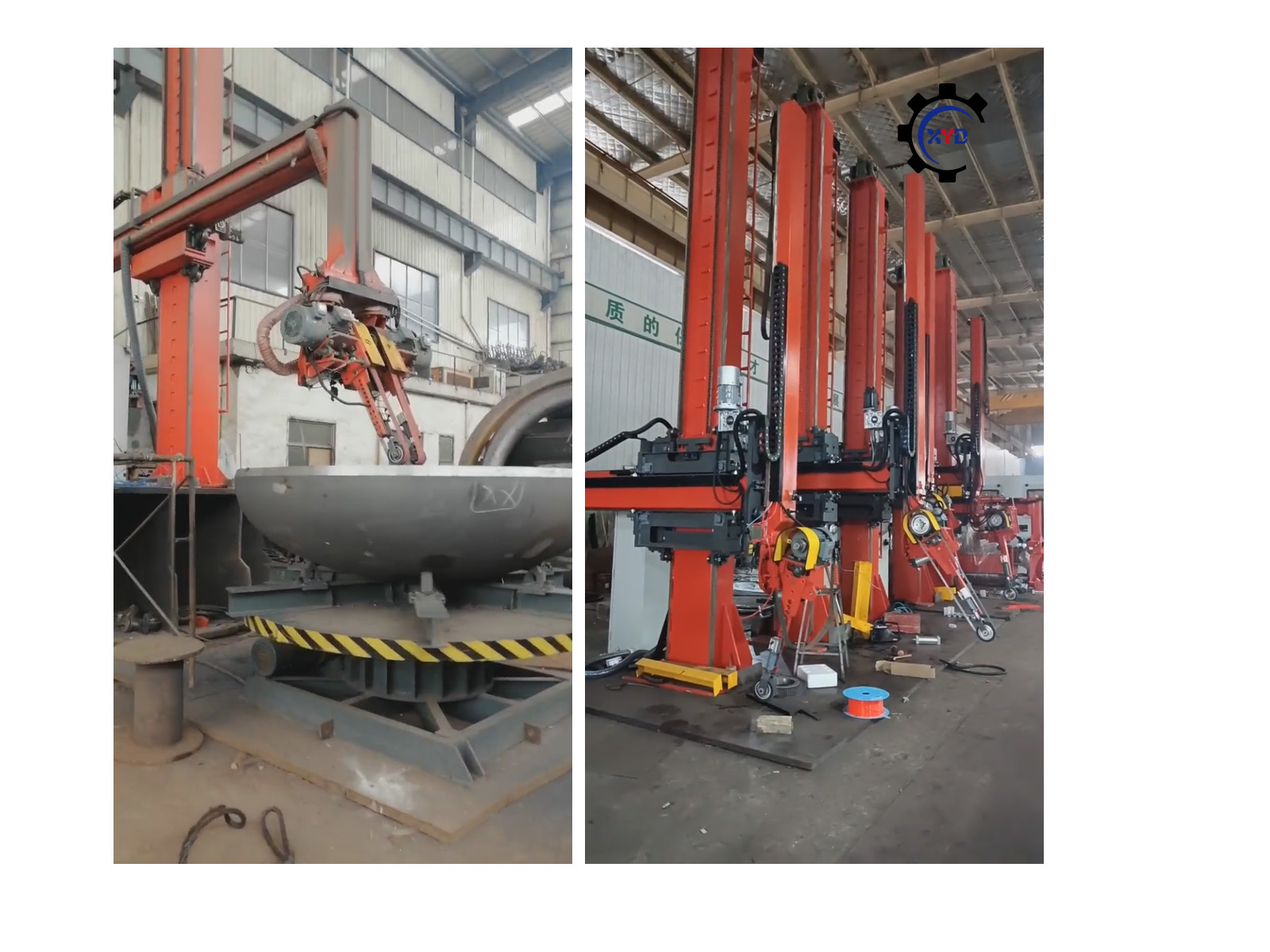

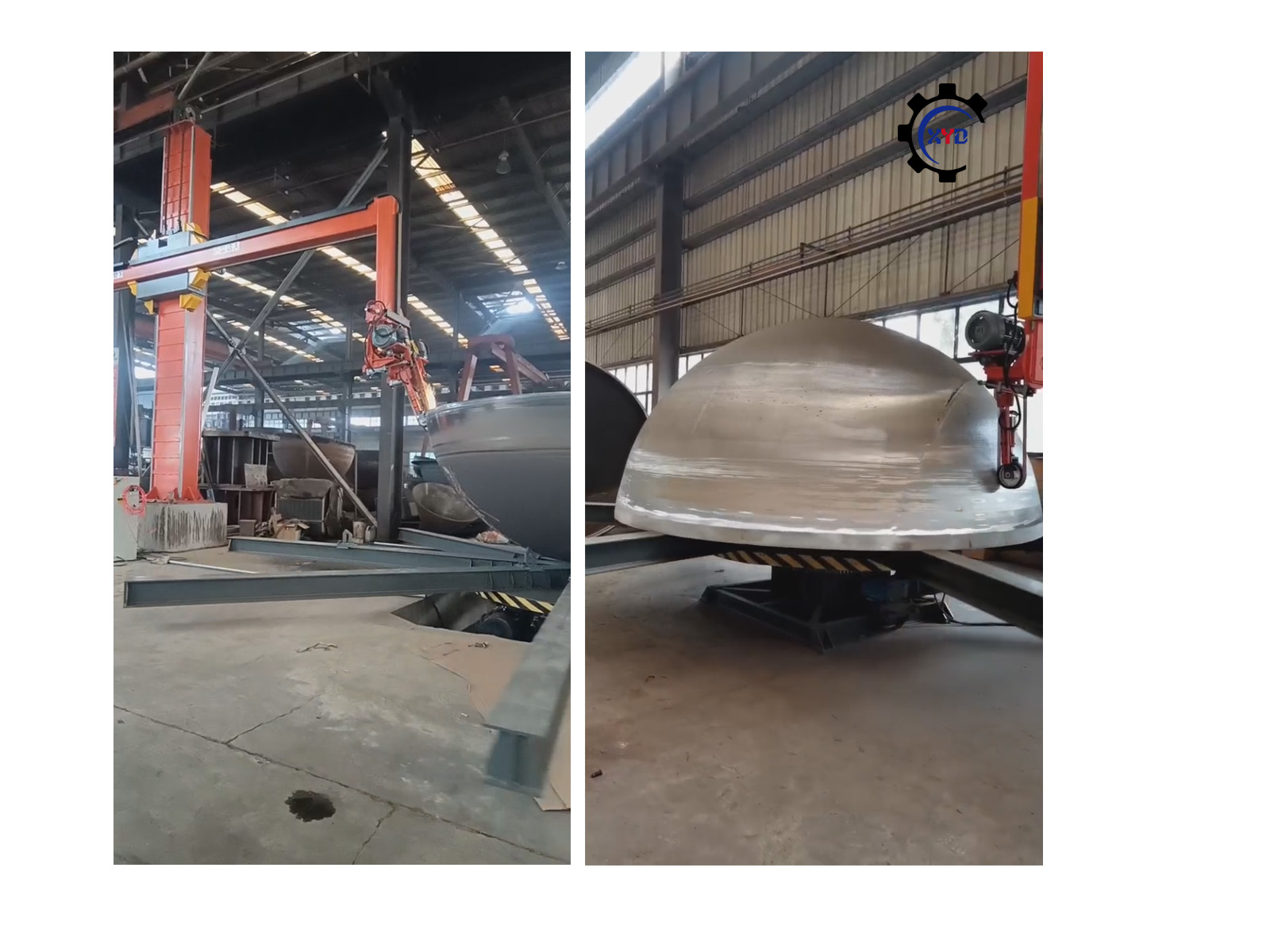

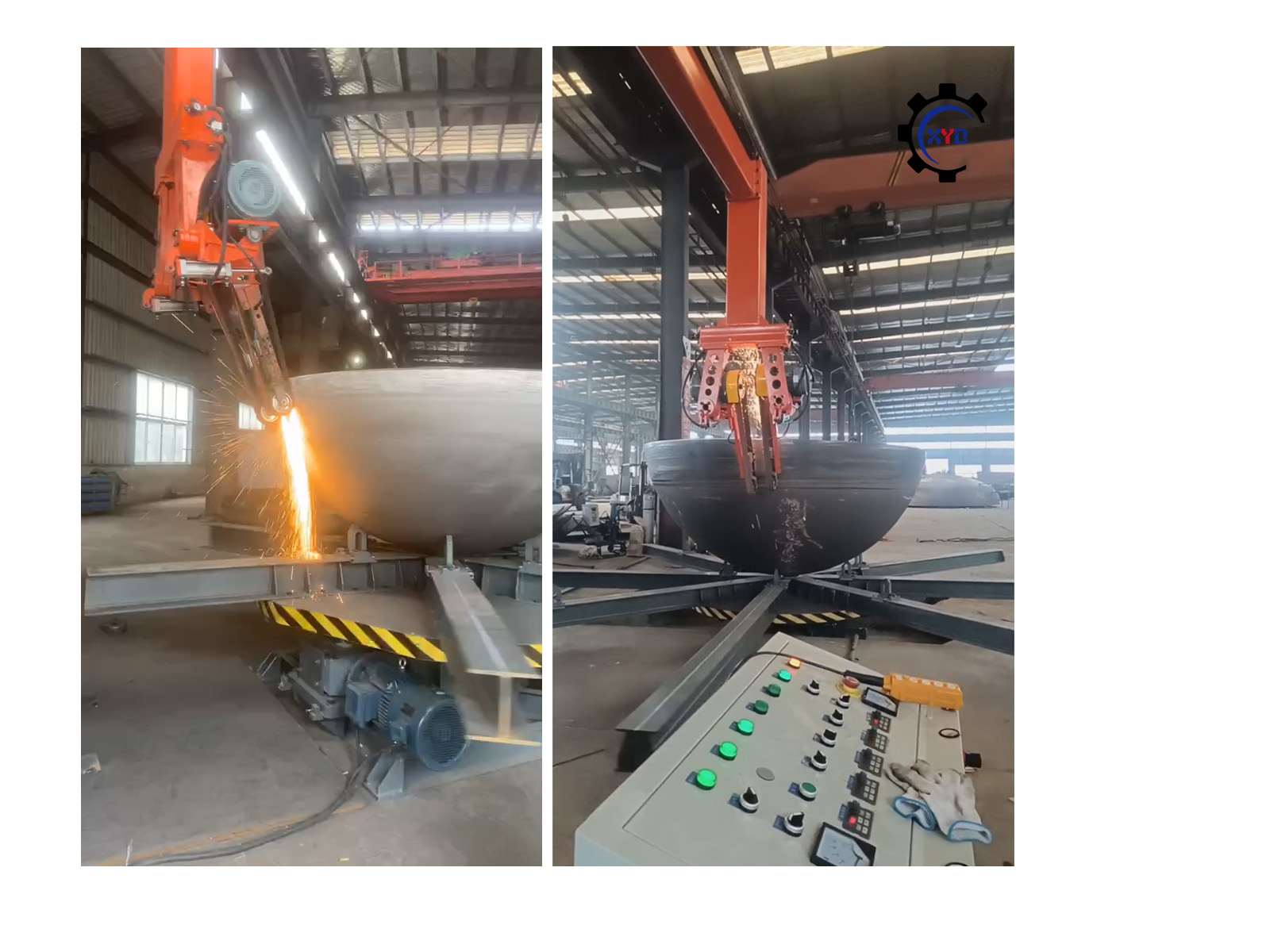

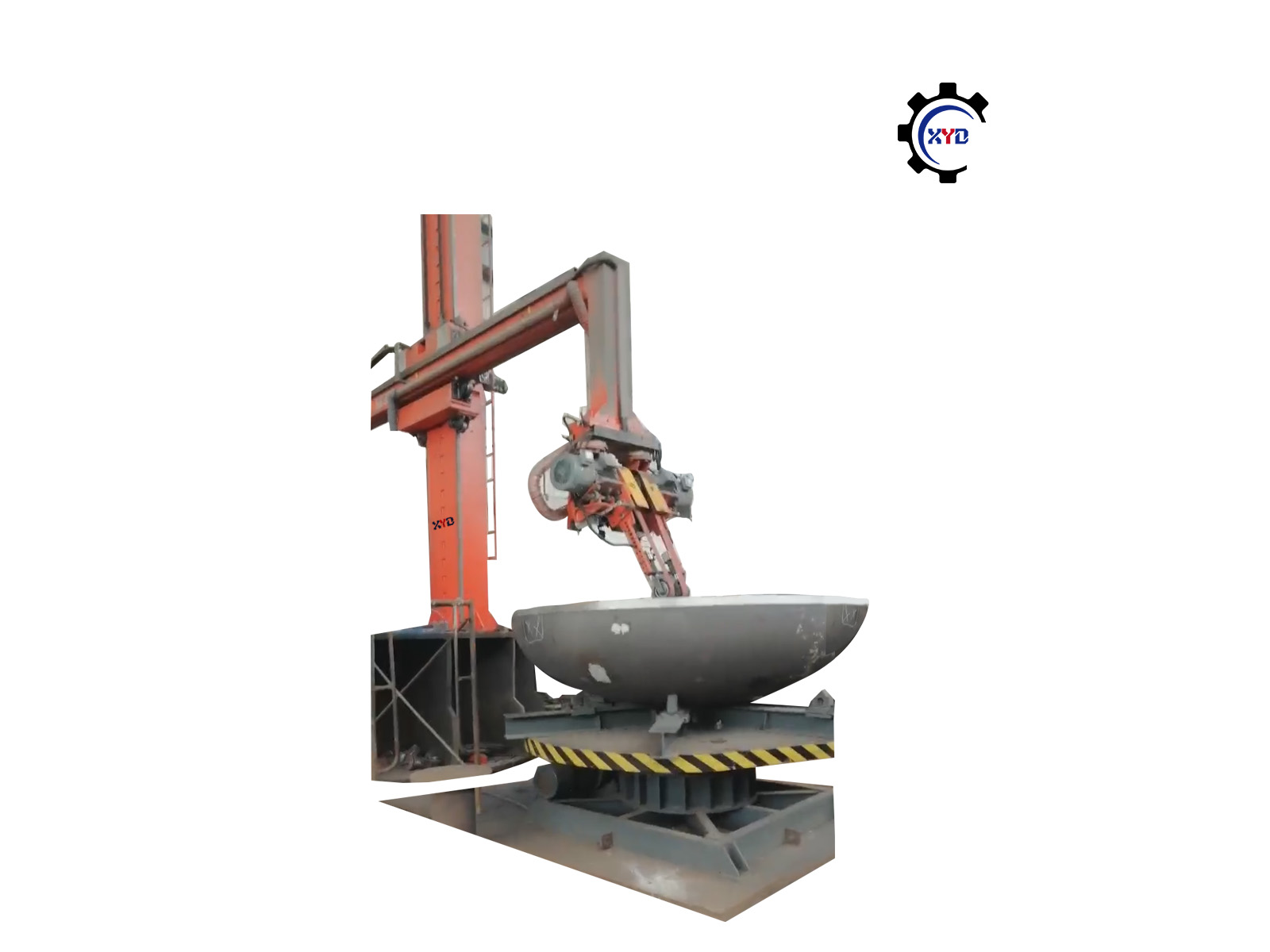

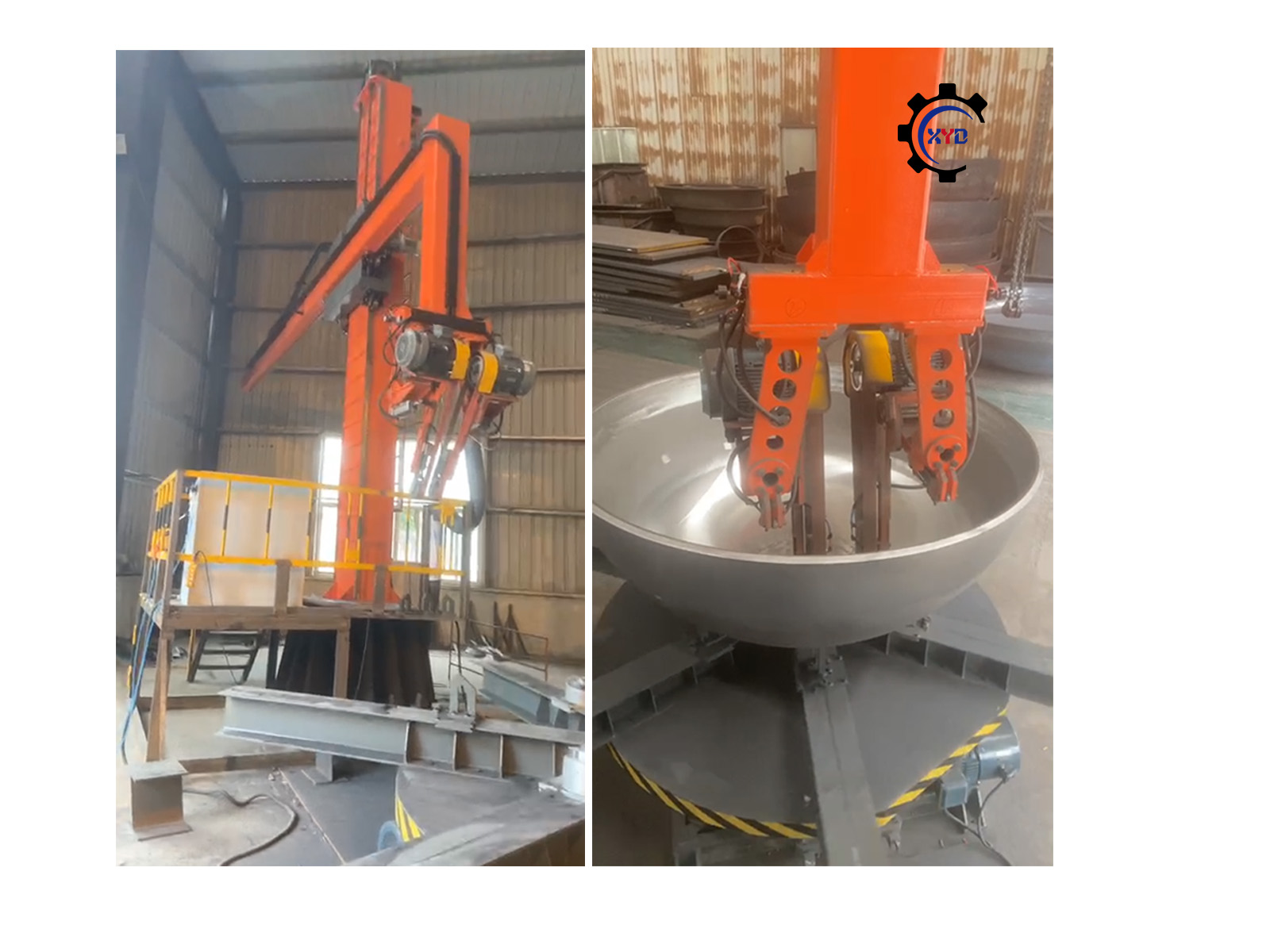

数控工业抛磨机（双磨头）
数控工业抛磨机（双磨头）是一款适用于大型封头、锥体及金属筒体的自动化抛光设备。设备采用双磨头设计，配备高功率变频电机，实现高效率、高精度的内外表面抛光加工。配套20吨工件转台及高刚性支撑系统，可处理φ1000-8600mm范围的工件，适合石化、能源、压力容器等行业的高端表面处理需求。
数控工业抛磨机（双磨头）XYD-CNC-D
- 产品介绍
一、内容介绍
数控工业抛磨机（双磨头）是一款适用于大型封头、锥体及金属筒体的自动化抛光设备。设备采用双磨头设计，配备高功率变频电机，实现高效率、高精度的内外表面抛光加工。配套20吨工件转台及高刚性支撑系统，可处理φ1000-8600mm范围的工件，适合石化、能源、压力容器等行业的高端表面处理需求。
二、产品特点
| 特点 | 描述 |
|---|---|
| 双磨头设计 | 配皖南二级电机7.5kW两台，变频调速，砂带规格2540×55mm，高效抛光 |
| 重型挂板压紧 | 三面夹紧，8只直径140mm滚轮+16只直径100mm滚轮，共24只压紧滚轮，确保稳定加工 |
| 高刚性结构 | 主立柱400×600×10mm，高度6000mm；横梁200×300×8mm，长度7800mm；小立柱固定下沉，上下有效深度2600mm |
| 大型工件适配 | 配20吨工件转台，支撑杆采用20#H钢6支，可加工φ1000-8600mm工件 |
| 数控精度 | 采用国产谷戈脉冲型两轴系统218TEc，实现精准抛磨及重复定位 |
| 灵活工装 | 配200mm及150mm胶轮工装，可满足不同工件表面抛光需求 |
三、技术参数
| 参数项目 | 参数说明 |
|---|---|
| 立柱尺寸 | 400×600×10mm，高度6000mm，有效行程4000mm |
| 横梁尺寸 | 200×300×8mm，长度7800mm，有效行程6000mm |
| 挂板压紧滚轮 | 8×140mm + 16×100mm，共24只滚轮 |
| 小立柱上下深度 | 2600mm |
| 双磨头电机 | 2×7.5kW皖南二级电机，变频调速 |
| 砂带规格 | 2540×55mm |
| 数控系统 | 谷戈脉冲型两轴系统 218TEc |
| 工件转台 | 承重20吨，工件范围φ1000-8600mm |
| 外形尺寸 | 3000×3000×580mm（圆盘高度） |
| 回转支撑 | 011×45×1000mm |
| 中心圆盘 | 厚度35mm，直径φ2300mm |
| 总重量 | 4000kg |
四、加工范围与应用领域
适用于大型封头、锥体及金属筒体的内外表面抛光。广泛应用于压力容器、储罐、石化设备、能源设备及大型金属制品的高精度表面处理，满足高光洁度和严格工艺要求的场景。
